合路器 698-960/1710-1880/1920-2170MHz

产品参数


产品描述

电性能指标
频率范围 (MHz) Port1 698-960
Port2 1710-1880
Port3 1920-2170
插入损耗 (dB) ≤0.3
端口隔离(dB) ≥60
回波损耗/驻波比 ≤-20dB/1.22
互调值 (dBc) ≤-150/155/160 (2×20W)
阻抗 (Ω) 50 Ω
输入功率 (W) ≤200 W(avg.)
防雷指数 10KA; 10/350μs pulse
环境指标
工作温度 -20°C ~ +65 °C
储存温度 -40 °C ~ +85 °C
相对湿度 5% - 95%
应用 室内/室外 (IP67)
机械性能指标
接头 7/16 Female
包装 1件 /箱

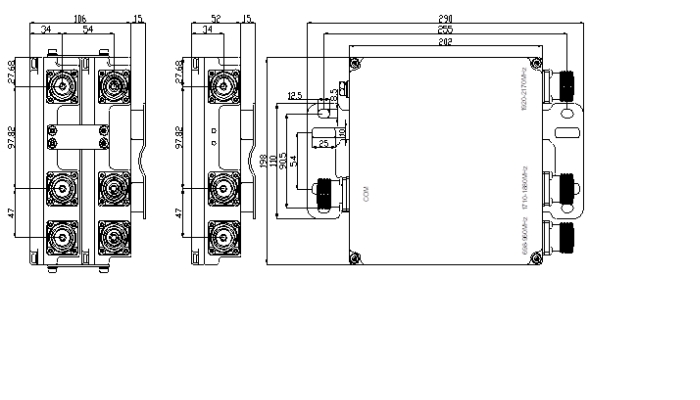

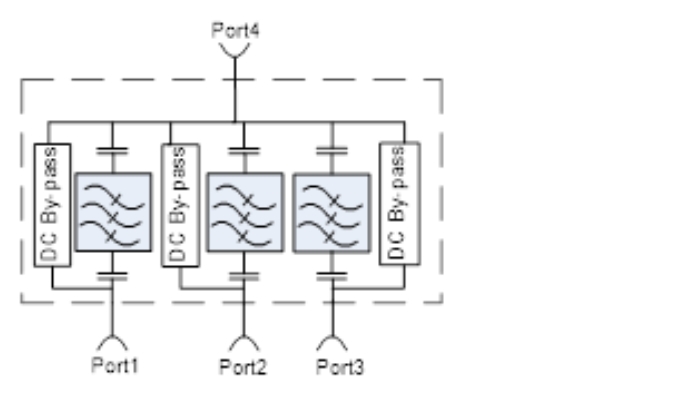

编码 类型 DC pass 重量(kg) 尺寸 (mm) 接头
8004750 Single DC pass all ≤3.6 202*198*52 7/16 Female
8004756 Double DC pass all ≤7.3 202*198*106 7/16 Female
