合路器 698-960/1710-1880/1920-2170/2300-2700MHz

产品参数


产品描述

电性能指标
频率范围 (MHz) Port1 698-960
Port 2 1710-1880
Port 3 1920-2170
Port 4 2300-2700
插入损耗 (dB) ≤0.35
端口隔离(dB) ≥50
回波损耗/驻波比 ≤-20dB/1.22
互调值 (dBc) ≤-150/155/160 (2×20W)
阻抗 (Ω) 50 Ω
输入功率 (W) ≤200 W(avg.)
防雷指数 10KA; 10/350μs pulse
环境指标
工作温度 -20°C ~ +65 °C
储存温度 -40 °C ~ +85 °C
相对湿度 5% - 95%
应用 室内/室外 (IP67)
机械性能指标
接头 4.3-10  Female
包装 1pc /box

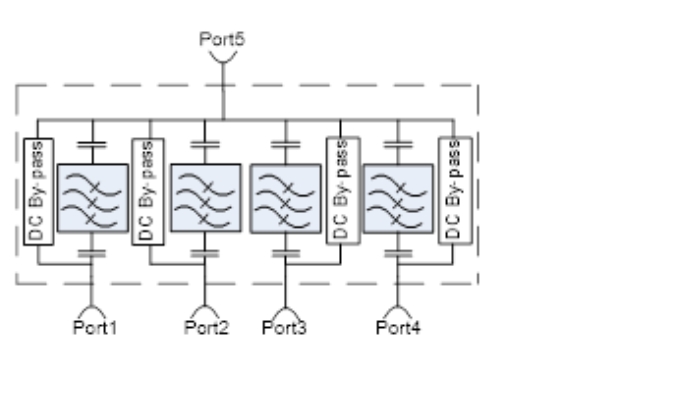

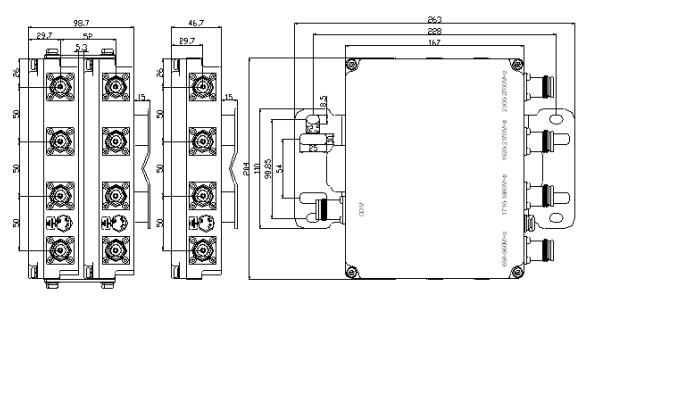

编码 类型 DC pass 重量(kg) 尺寸 (mm) 接头
8062970 Single DC pass all ≤3 204*167*46.7 4.3-10 Female
8062971 Double DC pass all ≤6 204*167*98.7 4.3-10 Female
