合路器 694-803/824-960/1710-1880/1920-2170/2500-2700 MHz
产品描述
| 电性能指标 |
| 频率范围 (MHz) |
Port1 |
1920-2170 |
| Port 2 |
1710-1880 |
| Port 3 |
2500-2700 |
| Port 4 |
694-803 |
| Port5 |
824-960 |
| 插入损耗 (dB) |
≤0.5 |
| 端口隔离(dB) |
≥50 |
| 回波损耗/驻波比 |
≤-20dB/1.22 |
| 互调值 (dBc) |
≤-150/155/160 (2×20W) |
| 阻抗 (Ω) |
50 Ω |
| 输入功率 (W) |
≤200 W(avg.) |
| 防雷指数 |
10KA; 10/350μs pulse |
| 环境指标 |
| 工作温度 |
-20°C ~ +65 °C |
| 储存温度 |
-40 °C ~ +85 °C |
| 相对湿度 |
5% - 95% |
| 应用 |
室内/室外 (IP67) |
| 机械性能指标 |
| 接头 |
7/16 Female |
| 包装 |
1pc /box |
| 编码 |
类型 |
DC pass |
重量 (kg) |

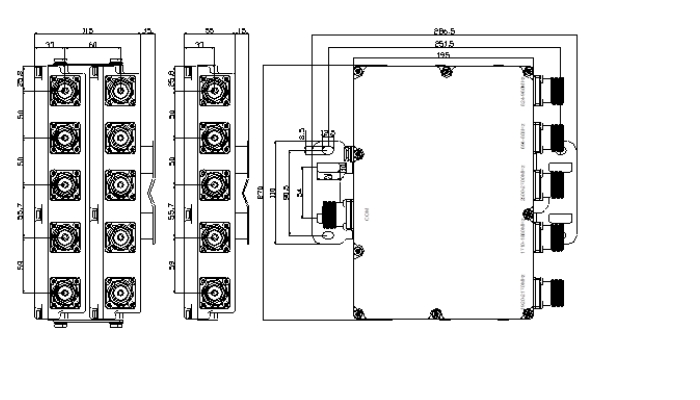

尺寸 (mm) |
接头 |
| 8022330 |
Single |
DC pass all |
≤4 |
270*195*55 |
7/16 Female |
| 8022331 |
Double |
DC pass all |
≤8 |
270*195*115 |
7/16 Female |
