滤波器1950-1965&2140-2155

产品参数


产品描述

Part No. 82078
电气
频率范围 (MHz) 8207810 1950-1965&2140-2155
8207811 1920-1935&2110-2125
8207812 1965-1980&2155-2170
插入损耗(dB) ≤1.8/0.5
隔离 (dB) 8207863 ≥50@1970-2000
8207864 ≥50@1940-2000
8207865 ≥50@1985-2000
回损/VSWR ≤-20 dB/1.22
互调 (dBc) ≤-150/155/160 (with 2×20W)
阻抗 (Ω) 50Ω
输入功率 (W)  ≤200W (avg.)
DC/AISG By-pass (max. 3000mA)
防雷保护 10KA; 10/350μs pulse
环境
工作温度 -10°C to +55 °C
储存温度 -30 °C to +75 °C
相对湿度 5% - 95%
应用 室内或室外 (IP67)
机械
接头 4.3-10 F/M
包装 1pc /box

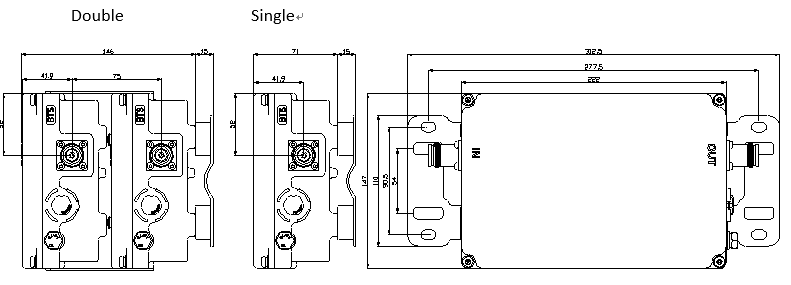

代码 类型 DC pass 重量(kg) 尺寸(mm) 接头
8207810 Single DC pass all ≤2.2 222*147*71 4.3-10 F/M
8207811 Single DC pass all ≤2.2 222*147*71 4.3-10 F/M
8207812 Single DC pass all ≤2.2 222*147*71 4.3-10 F/M
82078XX Double DC pass all ≤4.5 222*147*146 4.3-10 F/M
